Place of Origin : Guangdong,China
Brand Name : LINK-PP
Certification : UL,RoHS,Reach,ISO
Model Number : PM48-2064K
MOQ : 400/2000/10K/25K
Price : $0.09-$1.2
Packaging Details : T&R
Delivery Time : Around 3 Days
Payment Terms : TT,NET30/60/90 Days
Supply Ability : 5KK/Month
P/N 1 : PM48-2064K
P/N 2 : PM48-2030K
Mounting : Thru-hole
OCL : 350
Port : 2
Application : 10/100Base-T
PM48-2064K | Cross LP2064NL | 10/100Base-T Dual Port | PM48-2030K PDF/Price |
Part Numbers: PM48-2064K / PM48-2030K
Specification | PM48-2064K | PM48-2030K |
---|---|---|
Turns Ratio (TX) | 1CT:1CT | 1CT:1CT |
Turns Ratio (RX) | 1CT:1CT | 1CT:1CT |
OCL (µH MIN @100kHz) | 350 | 350 |
Cw/w (pF) | 20 | 20 |
DCR (Ω MAX) | 0.9 | 0.9 |
Return Loss 1–30MHz (dB MIN) | -18 | -15.5 |
Return Loss 30–60MHz (dB MIN) | -14 | -13.6 |
Return Loss 60–80MHz (dB MIN) | -12 | -10 |
Isolation Voltage (Vrms) | 1500 | 1500 |
Leakage Inductance (µH MAX @1MHz) | 0.4 | 0.4 |
CMR (dB TYP @0.1–100MHz) | -40 | -40 |
Cross Talk (dB MIN @0.1–100MHz) | -38 | -38 |
Insertion Loss (dB MAX @1–100MHz) | -1.15 | -1.15 |
Isolation Resistance (MΩ) | 10000 | 10000 |

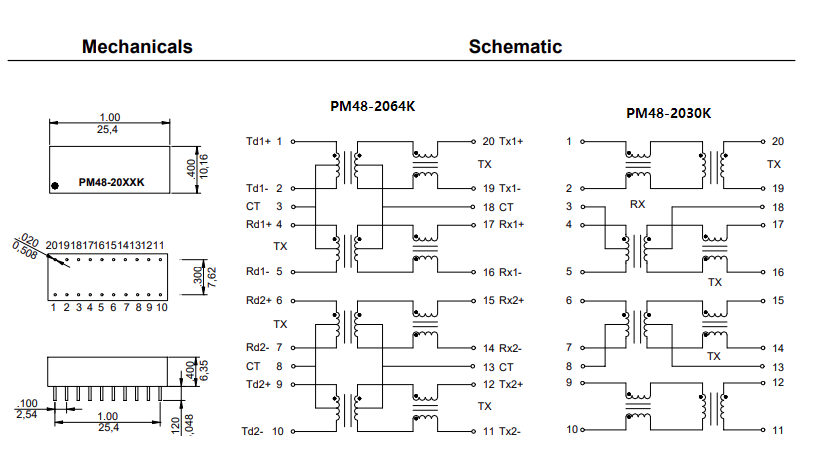

Schematic Reference | 1 | 2 |
